Mobile Gasmengenmessung mit deltaflow-pitot optimieren

systec deltaflow pitot

Portable Netzmessungen sind in vielen Bereichen notwendig, um etwa die Durchfluss- Messwerte stationärer Geräte zu überprüfen und diese zu kalibrieren. Mit der deltaflow- pitot Gasmengenmessungen lassen sich nicht nur die Leistungen von Klima- und Lüftungsanlagen, sondern auch Abgas- und Brennluftmengen ermitteln. deltaflow-pitot ist für die Praxis das perfekte Messinstrument. Dabei überzeugt der kleine Spezialist für die nicht-stationäre Gasmengenmessung durch großartige Eigenschaften.

Portable Netzmessungen zur Kalibrierung von Luft- & Abgaskanälen

Höchste Genauigkeit

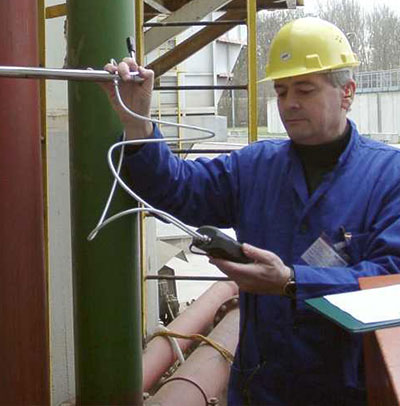

Deltaflow pitot anwendung

deltaflow-pitot zeichnet sich durch die gleiche hohe Präzision aus, die auch unser stationäre Alternative deltaflow DF25 bietet. Kein Wunder, denn bei der Entwicklung und Kalibrierung des Profils von deltaflow haben Wissenschaftler des renommierten Lehrstuhls für Strömungsmechanik der Universität Erlangen mitgewirkt.

Die höchste Messwertlinearität des für genaue portable Netzmessungen entwickelten Gerätes hat die Physikalisch-Technische Bundesanstalt (PTB) bereits bestätigt. Im Vergleich zum klassischen Prandlrohr lassen sich durch den um ein Vielfaches höheren Differenzdruck auch sehr niedrige Strömungsgeschwindigkeiten präzise ermitteln.

Besonders widerstandsfähig

Auch unter schwierigen Bedingungen lässt sich die deltaflow-pitot problemlos einsetzen. So liefert sie nicht nur bei ultrareinen, sondern auch bei stark verschmutzen oder sogar aggressiven Gasen zuverlässige und präzise Messwerte. Die deltaflow-pitot übersteht problemlos Temperaturen von bis zu 1.040 Grad Celsius.

Dafür ist eine intelligente Konstruktion sowie die Verwendung von hochwertigstem hochwarmfestem Edelstahl verantwortlich. Temporär ist sogar die Gasmengenmessung bei 1.200 Grad Celsius möglich.

Einfaches Handling

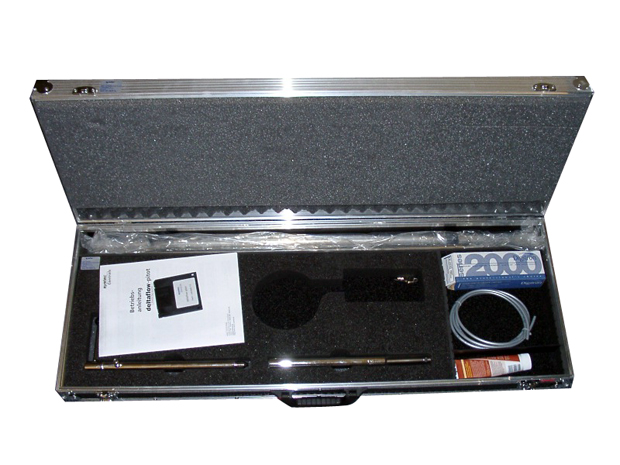

Unser deltaflow-pitot überzeugt zudem durch die einfache Transport- und Bedienbarkeit. Der Spezialist für die mobile Gasmengenmessung lässt sich nämlich mit wenigen Handgriffen zerlegen und dann komfortabel im Tragekoffer zum Einsatzort und anschließend wieder zurück transportieren. Im praktischen Messkoffer finden darüber hinaus noch bis zu sechs verschraubbare Verlängerungselemente mit einer Länge von einem Meter Platz.

An schwierigen Stellen demonstriert das handliche Gerät seine vielfältigen Stärken eindrucksvoll. So erleichtern die besonders großen Wirkdurchbohrungen den Messvorgang bei Kondensaten, Partikelanfall oder in staubigen Milieus. Dabei ist die Messwertgenauigkeit auch bei einer Neigung von bis zu zehn Grad noch gegeben. Durch die zylindrische Bauform lässt sich die deltaflow-pitot zudem problemlos auch durch kleine Stutzen in den Messquerschnitt einführen.


Gegenüber dem klassischen Pradtlrohr hat die deltaflow eine ganze Reihe von Vorteilen:

  • Gerade Bauform: Die deltaflowPitot kann auch durch Stutzen in den Messquerschnitt eingeführt werden
  • Größerer Differenzdruck: ca 2,5mal höher als beim Prandtlrohr ist der dp bei der deltaflowPitot, daher sind geringere Fließgeschwindigkeiten messbar und das Signal kann stabiler gemessen werden
  • Wesentlich robuster: Große Wirkdruckbohrungen sorgen für problemlosere Messungen bei Kondensat oder Partikelanfall.
Eckdaten

Verwendbare Medien

Gase

Rohrleitungs- / Kanaldurchmesser

100..8500mm

Prozessbedingungen

– 250..1200 °C
0..6 bar
Ultrareine bis stark verschmutze, aggressive Gase

Prüfungen/Zulassungen

Kalibriert am LSTM der Universität Erlangen
