deltawaveC-F
Clamp-on-Durchflussmessung von Flüssigkeiten
inkl. Wärmemengenmessung von außen

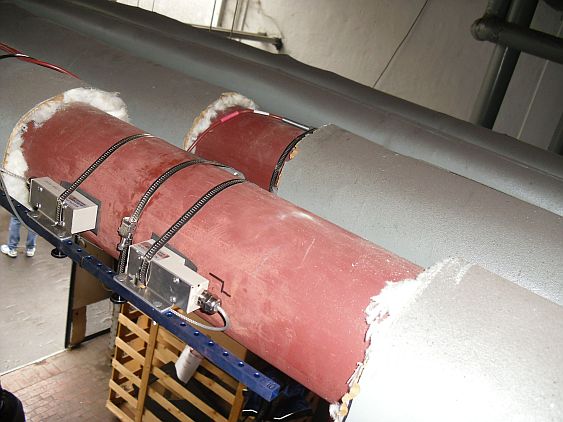

Der Ultraschall-Durchflussmesser deltawaveC-F für Flüssigkeiten
deltawaveC-F ist unser Ultraschall-Durchflussmesser für die präzise und wartungsfreie Aufschnall-Durchflussmessung von Flüssigkeiten. Er arbeitet einfacher, präziser und zuverlässiger als alles, was Sie vorher kannten! Bei der Clamp-on-Durchflussmessung werden die Sensoren außen auf der Rohrleitung montiert. Rohröffnungen, Anlagenstillstände oder Eingriffe in den Prozess sind nicht erforderlich. Zuverlässige Durchflussmessung von Flüssigkeiten in Industrie-, Energie- und Versorgungsanwendungen wird damit zum Kinderspiel, für Wasser, Prozesswasser, Heiz- und Kühlmedien sowie zahlreiche weitere Flüssigkeiten.
Auch die Wärmemengenmessung von außen ist mit dem Gerät möglich. Das macht es zu einer idealen Lösung für Energieeffizienz- und Monitoring-Projekte.
Vorteile der berührungslosen Durchflussmessung
Die berührungslose Durchflussmessung bietet zahlreiche Vorteile gegenüber Einbaumessgeräten.
- Keine Rohrtrennung notwendig
- Keine Leckagegefahr
- Keine produktberührten Bauteile
- Keine Druckverluste
- Wartungsarme Messtechnik
- Einfache Inbetriebnahme
- Hohe Prozesssicherheit
- Geeignet für große Rohrdurchmesser
Weil die Sensoren das Medium nicht berühren, erfolgt die Clamp-on-Durchflussmessung zu 100 % kontaminationsfrei und damit zu 100 % hygienisch. Das macht sie für Mengenmessungen von Lebensmittel- und Pharmaprodukten interessant.
Und sollten Sie besonders toxische oder umweltschädliche Flüssigkeiten messen müssen: Bei der Durchflussmessung von Flüssigkeiten oder Gasen mit deltawaveC entstehen weder zusätzliche Dichtflächen noch Totvolumina.
Gleichzeitig reduzieren Betreiber den Installationsaufwand und vermeiden kostenintensive Anlagenstillstände.
ECKDATEN
| Messprinzip | Ultraschalllaufzeitdifferenz, 1 und 2 Kanal |
| Wärmemengenmessung | Integriert (Clamp-on Temperaturfühler optional) |
| Rohrgrößen | DN10….DN6000 (DN25..DN700 für Gase) |
| Montage | Berührungsfrei durch Aufschnall-Technologie (Clamp-on) |
| Messbereich | -30…30 m/s |
| Messgrößen | Durchfluss, Fließgeschwindigkeit, Wärmeleistung |
| Zähler | Volumen, Wärmemenge |
| Eingänge | 2x PT100, optional 2x 4..20mA (Druck und Temperatur) |
| Ausgänge | 1x Relais, 2×4…20mA, 2x Digital (Transistor) |
| Schnittstellen (optional) | RS232, RS485, Modbus, M-Bus |
| Spannungsversorgung | 230VAC bzw. 18-36VDC |
| Schutzart | IP65 |
| Medien | Flüssigkeiten |
| Mediumstemperatur | -70….150°C optional -50..380°C |
Nehmen Sie mit uns Kontakt auf
Gründe für die Clamp-on-Durchflussmessung mit deltawaveC-F
deltawaveC-F wurde entwickelt, um die Clamp-on Durchflussmessung so einfach, zuverlässig und wirtschaftlich wie möglich zu gestalten. Die Kombination aus anwenderfreundlicher Bedienung, leistungsstarker Ultraschalltechnologie und umfangreicher Funktionalität sorgt für hohe Praxistauglichkeit.
Zusammengefasst: in deltawaveC steckt führende Top-Technologie
KISS-Konzept: Keep It Safe and Simple
- bewusst einfache Bedienung
- nutzerfreundliche Menüführung
- Parametrierung auch für Ungeübte
AutoOptimizer für schwierige Messaufgaben
AutoOptimizer statt Inbetriebnahme-Ingenieur: deltawaveC-F optimiert automatisch Sendefrequenz, Signalstärke und Sendeburst passend zu Rohrleitung und Messbedingungen.
All-in-Konzept für Wärme- und Kälteanwendungen
Im Standard bereit für die Energieerfassung in Wärme- und Kälteanwendungen
- zahlreiche Ein- und Ausgänge
- zwei integrierte Temperatureingänge
- Wärmemengenmessung von außen
- umfangreiche Diagnose- und Kommunikationsfunktionen
Großer Temperaturbereich
- serienmäßig -40 °C bis +160 °C, dank Hochleistungskunststoff PEEK (Polyetheretherketon)
- optional: Hochtemperaturwandler für Medientemperaturen von bis zu 380 °C
Typische Einsatzgebiete der Clamp-on-Ultraschall-Durchflussmessung
> Kraftwerke
> Haupt- und Nebenkühlwasser
> Fernwärme
> Pumpenschutz / -Inbetriebnahme
> Wasser- und Abwasserwirtschaft
> Kläranlagenzu- und -ablauf
> Trinkwassernetze, Überprüfung von Wasserzählern
> Pumpenschutz
> Verteilungs- und Verbrauchsmessungen
> Lecksuche
> Gebäudetechnik
> Heiß- und Kaltwasser
> Kühlungssysteme und Klimaanlagen
> Energieoptimierung
> Pumpenkontrolle- und Einstellung
> Optimierung der Heizsysteme
> Chemie und Petrochemie
> Roh- und Leichtöl
> Brauch- und Abwasser
> Aggressive und giftige Medien
> Messung von Wärmeträgern wie z. B. Thermoöle
> Lebensmittel- und Getränkeindustrie
> Hygienisch einwandfreie Messung der Medien
> Wärmemengenmessung in der Energieversorgung
Anwendungen der Clamp-on-Durchflussmessung
Der Ultraschall-Durchflussmesser deltawaveC-F spielt seine Stärken bei vielen Anwendungen aus. Dazu gehören:
- Fernwärmenetze
- Fernkälte-Anlagen
- Heizungsanlagen
- Kühlsysteme
- Energie-Monitoring
- Gebäudetechnik
- Raffinerien
- Kraftwerke
- Lebensmittel- und Pharmaproduktion

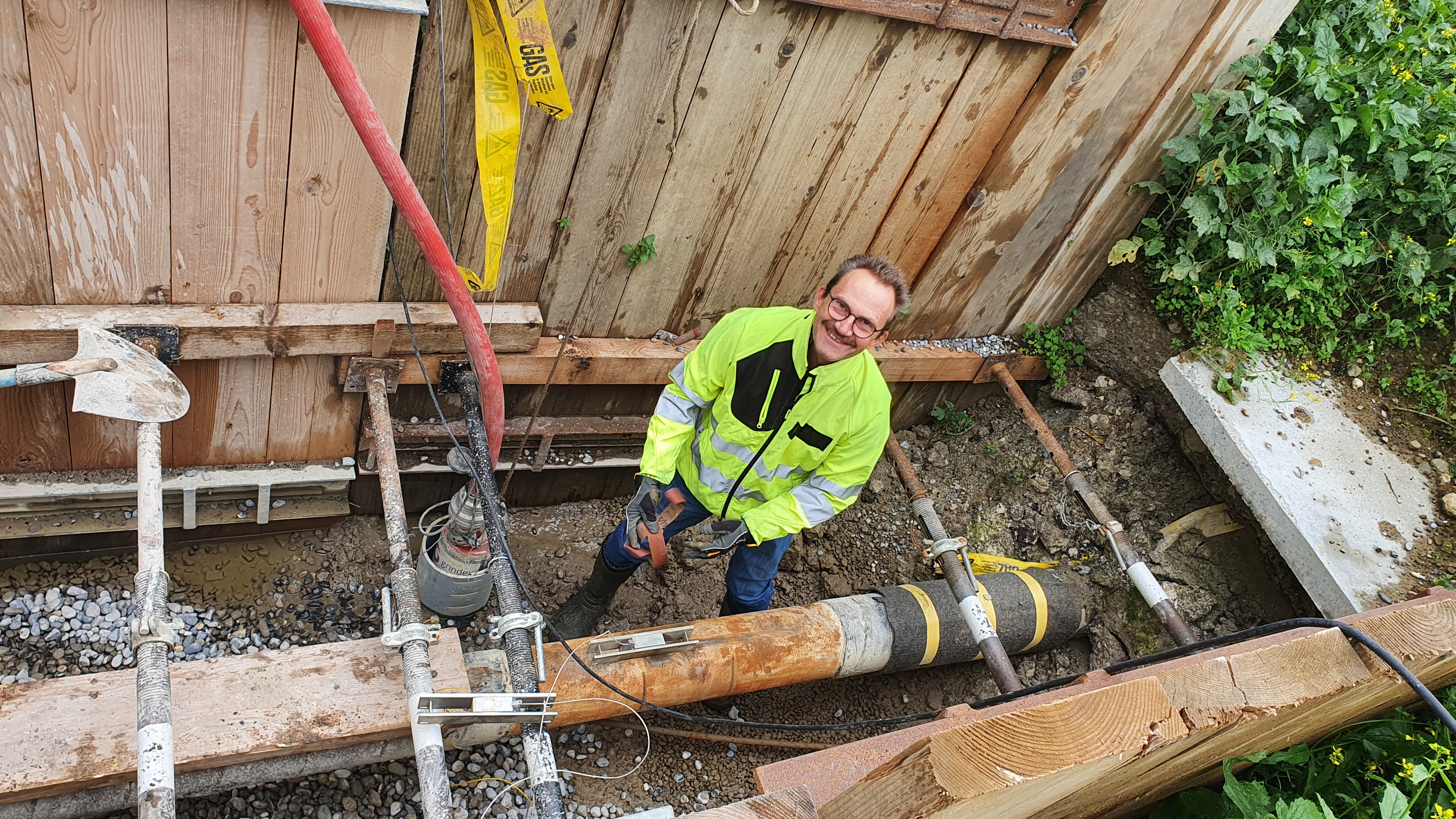

Ausgewählte Anwendungsbeispiele der Aufschnall-Durchflussmessung mit deltawaveC-F
Die Kombination aus Aufschnall-Durchflussmessung und moderner Ultraschalltechnologie ermöglicht eine zuverlässige Messung auch unter anspruchsvollen Betriebsbedingungen.
Durchflussmessung von Wasser und Prozesswasser
Sollen die Rohre bei der Durchflussmessung von Flüssigkeiten intakt bleiben, ist deltawaveC-F eine besonders geeignete Lösung. Während der Installation laufen alle Prozesse weiter. Die Sensoren erfassen den Volumenstrom präzise durch die Rohrwand hindurch, ohne das Medium zu berühren.
- Trinkwasseranlagen
- Kühlwassersysteme
- Heizwassernetze
- Prozesswasserkreisläufe
- Wasseraufbereitung
- Industrieanlagen
- Energieversorgung
Hygienische Durchflussmessung von Flüssigkeiten
Für die Trinkwassermessung gelten strenge Hygienestandards – zu Recht, denn Verunreinigungen darf es hier nicht geben. Der Clamp-on-Durchflussmesser deltawaveC-F ist dabei das optimale Hilfsmittel, weil er berührungsfrei den Durchfluss misst. Die Messsensoren kommen niemals in Kontakt mit dem Trinkwasser.
So ist das Risiko einer etwaigen Kontamination von vorneherein ausgeschlossen und die Trinkwassermessung mit deltawaveC-F zu 100 % hygienisch.
Wärmemengenmessung von außen in Bestandsanlagen
Dank der Clamp-on-Technologie bietet deltawaveC-F auch die Möglichkeit zur präzisen Wärmemengenmessung von außen. Der Ultraschall-Durchflussmesser liefert Daten zu Wärmeleistung und Wärmemenge ebenso genau wie zum Durchfluss. Mit einer Temperaturbeständigkeit von -40 bis 150°C deckt deltawaveC-F dabei die allermeisten Anwendungen in Wärme- bzw. Kältekreisläufen ab.
Neben den genauen und einfach per Aufschnallverfahren zu installierenden Anlegetemperaturfühlern von systec Controls können Sie auch bauseits vorhandene PT100-Temperaturfühler für Vor- und Rücklauftemperatur verwenden.
Clamp-on-Durchflussmessung schnell und einfach installieren und einrichten

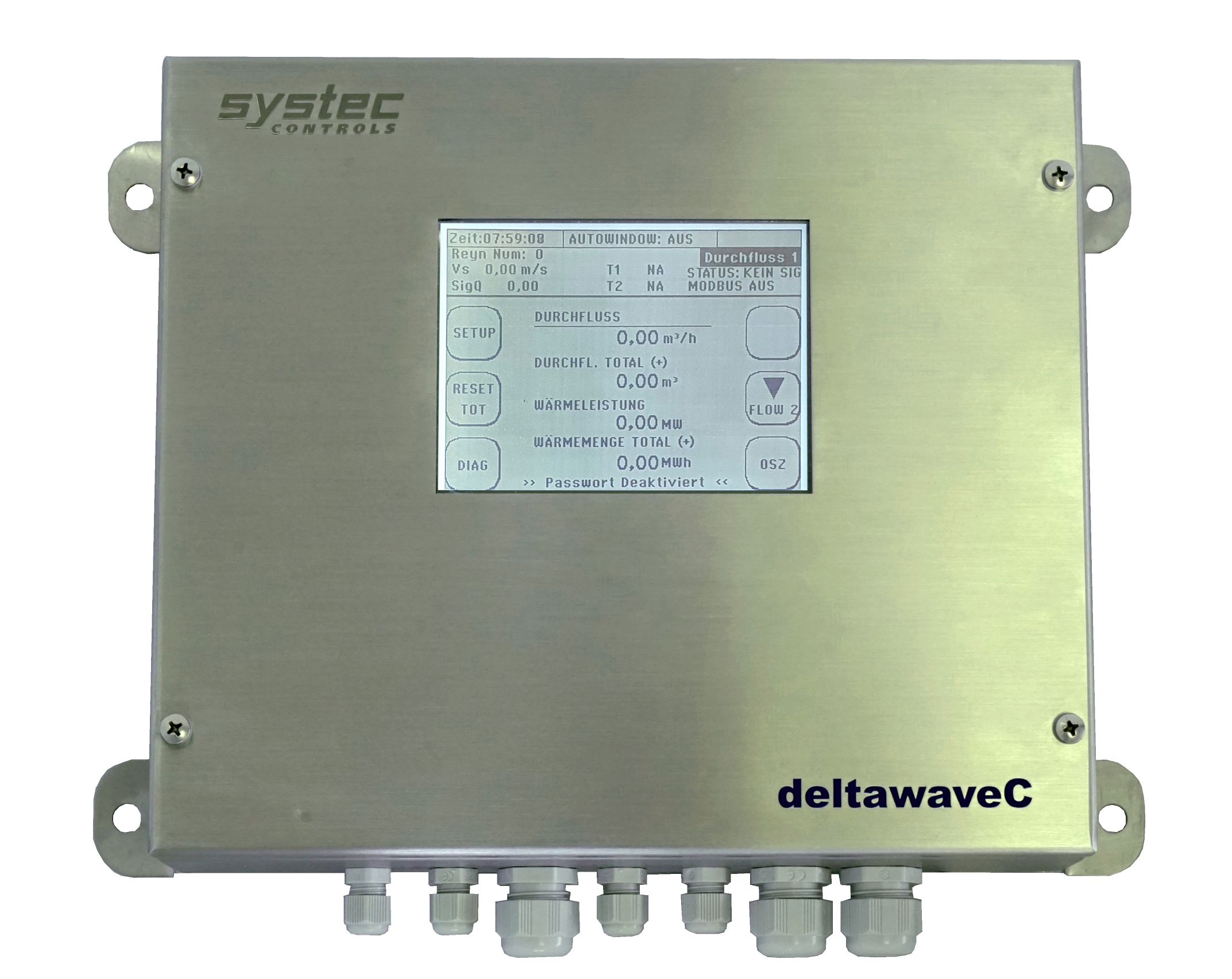

Präzise und einfach sind bei deltawaveC-F kombiniert: Dieser Ultraschall-Durchflussmesser ist sehr einfach im Handling. Die Oberfläche des großen, grafischen Klartext-Display beherrschen selbst ungeübte User auch ohne Schulung problemlos. Einbau und Parametrierung des deltawaveC-F sind innerhalb von Minuten erledigt. Ein Quickfix-Montage-Set gehört zum Lieferumfang und unterstützt die schnelle Inbetriebnahme.
- Schritt 1: Die Ultraschallwandler von außen auf die jeweilige Rohrleitung schnallen.
- Schritt 2: Mithilfe der Quick-Setup-Option alle nötigen Parameter einstellen.
- Schritt 3: Die Clamp-on-Durchflussmessung von Flüssigkeiten und Gasen kann losgehen.
Etwaige Fragen beantwortet die Online-Hilfe.
Im Hochtemperaturbereich bis 380 °C ist die Installation ebenso einfach: Denn die direkt aufgelegten Wandler benötigen keine Abstandsplatten (Hockey Sticks). Das macht die Installation einfacher und sorgt für deutlich stabilere Signale als bei herkömmlichen Hochtemperaturwandlern.

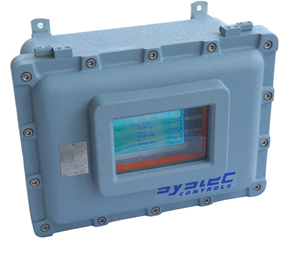

Alles sicher: Ultraschall-Durchflussmesser deltawaveC-F ist für den Einsatz im Ex-Bereich zugelassen
Sowohl der Messumformer als auch die Sensoren des Clamp-on-Ultraschall-Durchflussmessers deltawaveC-F sind Ex d (Druckkapselung) zugelassen. Das gewohnt große Display und das einfache Bedienkonzept bleiben auch dabei Standard.
Beim Ultraschall-Durchflussmesser deltawaveC können Sie Ex- und Nicht-Ex-Wandler ganz nach Ihren Anforderungen kombinieren: Wenn etwa nur ein geringer Radius um die Rohrleitung im Ex-Bereich vorhanden ist, können Sie den Messumformer ohne Ex außerhalb des Ex-Bereiches platzieren und nutzen nur die Ultraschallwandler in Ex-Ausführung.
Das spart Kosten und hält das Sicherheitslevel hoch. Und Sie können sich auf präzise Ergebnisse der Durchflussmessung von Flüssigkeiten oder Gasen im Ex-Bereich verlassen.
Clamp-on-Durchflussmessung für Flüssigkeiten auf einen Blick
Clamp-on-Durchflussmessung ist die ideale Technologie für die berührungslose, präzise und wartungsarme Durchflussmessung von Flüssigkeiten. Mit dem Ultraschall-Durchflussmesser deltawaveC-F ist eine präzise Aufschnall-Durchflussmessung ohne Betriebsunterbrechung möglich. Der AutoOptimizer, das KISS-Konzept und die All-in-Ausstattung machen die Inbetriebnahme einfach – auch bei schwierigen Rohrbedingungen.
Hier noch einmal die wichtigsten Vorteile im Überblick:
- 100% berührungsfrei
- 100% wartungsfrei
- 100% leckagesicher
- 100% hygienisch einwandfrei
- 100% druckverlustfrei
Beratung zur Clamp-on Durchflussmessung: Sie möchten Durchfluss oder Wärmemengen berührungslos messen oder bestehende Anlagen ohne Rohröffnung nachrüsten? Unsere Experten beraten Sie gerne bei der Auswahl der passenden Lösung für Ihre Anwendung.
Ihr deltawaveC-F im Webshop ganz schnell konfigurieren!
Hier geht's zur einfachen Konfiguration im Webshop >>
Sie suchen nach einer Lösung für die Ultraschallmessung von Gasen? Oder ein In-line-Ultraschallmessgerät? Hier geht's zur Übersicht über alle Lösungen für die Ultraschall-Durchflussmessung von systec Controls.
Was ist Clamp-on-Durchflussmessung?
Die Clamp-on-Durchflussmessung ist ein berührungsloses Messverfahren zur Erfassung des Durchflusses flüssiger Medien in gefüllten Rohrleitungen. Die Sensoren werden außen auf dem Rohr befestigt, sodass keine Rohröffnung und keine Prozessunterbrechung erforderlich sind. Diese Technologie wird auch als Aufschnall-Durchflussmessung oder nichtinvasive Durchflussmessung bezeichnet.
Die Messung erfolgt durch die Rohrwand mittels Ultraschall. Die Rohre bleiben intakt, alle Prozesse laufen auch während der Installation weiter. Im Gegensatz zu invasiven Messverfahren entstehen weder Druckverluste noch Leckagerisiken. Zudem bleibt das Medium kontaminationsfrei, da keine produktberührten Komponenten vorhanden sind. Damit ist die Clamp-on-Durchflussmessung unter anderem ideal, um Hygiene-Vorschriften einzuhalten.
Wie funktioniert ein Ultraschall-Durchflussmesser?
Ein Ultraschall-Durchflussmesser wie deltawaveC-F arbeitet nach dem Laufzeitdifferenzverfahren. Zwei Clamp-on-Sensoren senden Ultraschallsignale abwechselnd in und gegen die Fließrichtung des Mediums, in der Regel erfolgen 50 bis 150 Messvorgänge pro Sekunde. Aus der Laufzeitdifferenz berechnet das System die Fließgeschwindigkeit und daraus den Volumenstrom.
Die außen auf der Leitung montierten Sensoren erfassen die Strömung durch die Rohrwand hindurch. Dadurch arbeitet der Ultraschall-Durchflussmesser verschleißfrei und wartungsarm. Die Technologie eignet sich besonders für die Durchflussmessung von Flüssigkeiten, etwa für Wasser, Prozesswasser sowie vielen industriellen Medien.
deltawaveC-F ist eine optimale Lösung für die Durchflussmessung von Flüssigkeiten in industriellen Anwendungen.
DOWNLOADS / PRESSEARTIKEL
Dokumente
- Broschüre: Ultraschall-Clamp-on-Durchflussmesser_deltawaveC (3,7 MiB)
- Datenblatt: Ultraschall-Clamp-on-Durchflussmesser deltawaveC-F (402,7 KiB)
- Quick Start Bedienungsanleitung 2.7 Ultraschall-Durchflussmesser deltawaveC (876,3 KiB)
- Bedienungsanleitung: Ultraschall-Clamp-on-Durchflussmesser deltawaveC 3.7 (4,3 MiB)
Häufige Fragen zur Clamp-on-Ultraschall-Durchflussmessung mit deltawaveC
Clamp-on-Ultraschall-Durchflussmesser sind grundsätzlich für die Messung aller Arten von Medien geeignet, also sowohl für die Durchflussmessung von Flüssigkeiten, wie Wasser, Kühlmittel, Öle, Chemikalien oder Lebensmitteln. Gase wie Druckluft oder Erdgas messen sie ebenfalls sehr präzise.
Das gilt auch für den Ultraschall-Durchflussmesser deltawaveC-F: er ist speziell für die Durchflussmessung von Flüssigkeiten konzipiert, optional aber auch für die Messung von Gasen geeignet.
Die Clamp-on-Durchflussmessung ist hygienisch, wartungsarm und ideal für nachträgliche Installationen – besonders in der Gebäude-, Prozess- und Energietechnik. Die Wandler werden außen auf die Leitung aufgeschnallt und nach der Parametrierung kann die Messung losgehen. Dabei laufen alle Prozesse wir gewohnt weiter. Und dank der hohen Messdynamik liefert der Ultraschalldurchflussmesser selbst im Clamp-on-Verfahren sehr präzise Ergebnisse.
Die Clamp-on-Durchflussmessung ist auch für große Rohrdurchmesser geeignet. deltawaveC-F misst den Durchfluss von Flüssigkeiten in Durchmessern von DN10 bis DN6000 – für Gase bis DN700. Der Sensor wird per Montageschiene oder Schnellspannsystem außen angebracht.
2× 4–20 mA, Impuls, Relais, Modbus (RTU/ASCII), M-Bus, RS232, RS485 – ideal zur Integration in Leitsysteme oder Energiemanagement.
Die Clamp-on-Durchflussmessung ist für ein breites Temperaturspektrum geeignet. Der Durchflussmesser deltwaveC-F von systec Controls beispielsweise misst standardmäßig präzise bei Temperaturen zwischen -30 °C und +150 °C, mit Hochtemperatursensoren sogar bis 380 °C. Das ermöglicht die Durchflussmessung von Flüssigkeiten per Clamp-on auch in anspruchsvollen Prozessen.
Bei der Durchflussmessung per Clamp-on werden die Ultraschall-Wandler außen auf die Leitung aufgeschnallt, sie berühren nur die Rohre. Das macht diese Art der Durchflussmessung zu 100 % kontaminationsfrei und zu 100 % hygienisch.
