Clamp-on-Gasdurchflussmessung:
Hochpräzise und berührungsfrei
deltawaveCoG: Per Ultraschall den Gasdurchfluss messen

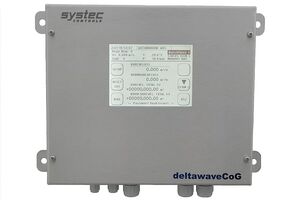

deltawaveCoG von systec Controls ist ein Gerät für die Clamp-on-Gas- (CoG) Durchflussmessung, speziell entworfen für die präzise und einfach zu handhabende Durchflussmessung von Luft und Gasen in Rohrleitungen.
Einfach und sicher: Druckluft-Überwachung, Erdgas-Durchflussmessung im Clamp-on-Verfahren ohne Eingriff in die Rohrleitung
deltawaveCoG arbeitet mit der hochpräzisen Ultraschalllaufzeit-Messung (Time-of-flight). Diese sorgt für präzise Ergebnisse bei der Druckluft-Überwachung und der Messung von anderen Gasen, auch der Erdgas-Durchflussmessung. Dank der Clamp-on-Technologie benötigt deltawaveCoG bei der Gasdurchflussmessung keinen direkten Kontakt mit dem Medium: Die Ultraschallwandler werden einfach von außen an die Rohrleitung angebracht – Ihr Prozess läuft währenddessen weiter, die Leitung bleibt vollkommen intakt. Das ermöglicht eine 100% leckage- und verschleißfreie (Erd-)Gasdurchflussmessung und eine sichere Druckluft-Überwachung.
Präzise und umfassende Datenerfassung der Gasdurchflussmessung
deltawaveCoG dient zusätzlich als integrierter Mengenumwerter während der Gasdurchflussmessung. Es liefert eine Vielzahl von Werten: Durchfluss, Volumen, Normdurchfluss, totales Normvolumen, Massenstrom und Gesamtmasse. Weiterhin ermöglicht deltawaveCoG die Kompensation und Erfassung von Druck- und Temperaturwerten über Analog-Eingänge und PT100.
Sie suchen etwas anderes? Hier geht's zur Übersicht über alle Ultraschall-Durchflussmesser von systec Controls.
ECKDATEN
| Messprinzip | Ultraschalllaufzeitdifferenz |
| Druck- und Temperaturkompensation | Integriert - Eingabe von Druck und Temperatur als Vorgabewert - Eingabe von Druck und Temperatur als 4 ... 20 mA Analogwert - Messung der Temperatur mittels PT100 |
| Rohrgrößen | DN25….DN700 |
| Rohrmaterialien | C-Stahl, VA-Stahl, Kunststoffe |
| Montage | Z-Modus |
| Montageart | Berührungsfrei durch Aufschnalltechnologie (clamp-on) |
| Messbereich | -30…30 m/s |
| Messgrößen | Durchfluss, Fließgeschwindigkeit, Normvolumenstrom |
| Zähler | Volumen, Normvolumen |
| Eingänge | 2x 4...20mA (Druck und Temperatur) 2x PT100 (3-Leiter) |
| Ausgänge | 1x Relais, 2×4…20mA, 1x Digital (Transistor), 1x USB-Buchse (Mini B) |
| Schnittstellen (optional) | RS485, Modbus, |
| Spannungsversorgung | 230VAC bzw. 18-36VDC |
| Schutzart | IP65 |
| Medien | Luft und Erdgas, weitere Gase auf Anfrage möglich |
| Mediumstemperatur | -40….150°C |
Nehmen Sie mit uns Kontakt auf
Zuverlässig und nutzerfreundlich: so geht Durchflussmessung von Gasen
Präzise und einfach sind bei deltawaveCoG kein Widerspruch.
deltawaveCoG erledigt die Ultraschall-Gas-Durchflussmessung zuverlässig, ist für viele Einsatzszenarien geeignet und dabei auch noch nutzerfreundlich: Mit einem klaren, grafischen Display und einer Quick-Setup-Option parametrieren Sie die Ultraschall-Gas-Durchflussmessung mit deltawaveCoG in kürzester Zeit – die integrierten Hilfen im Display leiten Sie an. Der Auto-Optimizer passt die Messparameter optimal auf Ihre Leitung an. Und das robuste Montage-Set ermöglicht eine schnelle und stabile Installation der Wandler. So schnell haben Sie Wandler noch nie montiert und Ihre Gasdurchflussmessung gestartet!
Vorteile von deltawaveClamp-on-Gas (deltawaveCoG) auf einen Blick:
- 100% Berührungsfrei mit dem Medium
- 100% Verschleißfrei
- 100% Leckage-sicher
- 100% Hygienisch
- 100% Druckverlustfrei

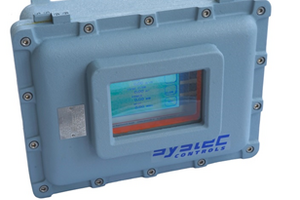

Sichere Gasdurchflussmessung im Ex-Bereich
Für Anwendungen in explosiven Bereichen sind sowohl die Messumformer (Ex-d) als auch die Clamp-on-Wandler (Ex-q) von deltawaveCoG Ex-zugelassen. Das gewährleistet höchste Sicherheit bei der Gasdurchflussmessung. Sie haben die Flexibilität, Ex- und Nicht-Ex-Komponenten je nach Anforderung zu kombinieren, und sparen damit effektiv Kosten.
Ist beispielsweise nur ein kleiner Radius um die Rohrleitung im Ex-Bereich vorhanden, können Sie den Nicht-Ex-Messumformer außerhalb des Ex-Bereiches platzieren. Dafür bestellen Sie nur die Ultraschallwandler in Ex-Ausführung. Ihr Vorteil: geringere Kosten bei gleichbleibender Sicherheit.
Expertenwissen in der Signaloptimierung von Ultraschallsignalen inklusive - Auto-Optimizer
Die optimalen Signale auszuwählen, ist bei der Clamp-on-Gas-Durchflussmessung ein komplexes Thema, das viel Expertise beim Inbetriebnehmen fordert – bislang. Der Auto-Optimizer macht das ganz von selber: In einem Testlauf ermittelt der Ultraschall-Gasdurchflussmesser deltawaveCoG die für Ihre Anwendung optimale Sendefrequenz, den optimalen Sende-Code und weitere Parameter, um das bestmögliche Signal aus Ihrer Anwendung zu holen.
Unser Auto-Optimizer ist ein eingebauter Inbetriebnahme-Ingenieur: Er ist in deltawaveCoG einprogrammiert, macht seinen Job per Knopfdruck.
Und ist außerdem jederzeit für Sie verfügbar! Wann und wo Sie wollen – Ihr eingebauter Inbetriebnahme-Ingenieur unterstützt Sie zuverlässig und präzise.
Anwendungsbereiche der Clamp-on-Gasdurchflussmessung
- Kraftwerke: Zuverlässige Messung und Überwachung des Erdgasverbrauches
- Maschinenbau: Druckluftabrechnung und Verbrauchsoptimierung
- Gasversorger: Ersatz von mechanischen Zählern an Fernleitungen oder Druckreduzierstationen
- LNG-Terminals: Gas-Abnahme, Odorisierungssteuerung
- Chemie und Petrochemie: Sichere Durchflussmessung an gefährlichen und toxischen Gasen
Datenanalyse und Überwachung der Gasdurchflussmessung leicht gemacht
deltawaveCoG kann noch mehr: Ein Datenlogger, großzügige Speichermöglichkeiten für Parameter, Mediendaten und Signal-Dateien und eine einfach zu bedienende USB-Schnittstelle sind integriert. Das macht die Übertragung der Daten auf den PC komfortabel. Die Auswertung und Analyse der Daten übernimmt die kostenlose Software.
Überwachen auch Sie Ihren Prozess mit der Ultraschall-Messtechnologie von deltawaveCoG und bauen Sie auf zuverlässige Messergebnisse.
